Hur genererar UV LED ultraviolett ljus?
Som en ansedd UV-LED-leverantör får jag ofta frågan om den invecklade processen för hur UV-LED genererar ultraviolett ljus. I det här blogginlägget kommer jag att fördjupa mig i vetenskapen bakom det och utforska nyckelteknologierna och komponenterna som får detta att hända.
För att förstå hur UV-lysdioder fungerar måste vi först förstå det grundläggande konceptet med ljusemission. Ljus är i huvudsak elektromagnetisk strålning, och olika våglängder av denna strålning motsvarar olika färger och typer av ljus. Ultraviolett (UV) ljus har en kortare våglängd än synligt ljus, vanligtvis från 10 nm till 400 nm.
Grunderna för halvledare
UV-lysdioder är en typ av lysdioder (LED). I hjärtat av en LED är ett halvledarmaterial. En halvledare är ett material som har elektrisk ledningsförmåga mellan en ledare (som koppar) och en isolator (som gummi). De vanligaste halvledarmaterialen som används i UV-lysdioder är galliumnitrid (GaN) och dess legeringar, såsom aluminium galliumnitrid (AlGaN).
Halvledaren i en UV-lysdiod är dopad, vilket innebär att föroreningar avsiktligt tillsätts för att skapa två olika typer av regioner: områdena p - typ och n - typ. I området p - typ finns det ett överskott av "hål" (positivt laddade bärare), medan det i området n - typ finns ett överskott av elektroner (negativt laddade bärare).
p - n Junction Principen
När områdena p-typ och n-typ sammanförs bildas en ap-n-övergång. När en extern spänning appliceras över p - n-övergången (forward bias), tvingas elektroner i n - typområdet att röra sig mot p - typområdet och hål i p - typområdet rör sig mot n - typområdet.
Vid p - n-övergången rekombinerar elektroner och hål. Under denna rekombinationsprocess frigörs energi. Mängden energi som frigörs bestäms av energibandgapet för halvledarmaterialet. Energibandgapet är skillnaden i energi mellan valensbandet (där hålen finns) och ledningsbandet (där elektronerna finns).
I UV-lysdioder är halvledarmaterialen noggrant utvalda för att ha ett stort energibandgap. Enligt sambandet mellan energi (E), våglängd (λ), och Plancks konstant (h) och ljusets hastighet (c) som ges av formeln (E=\frac{hc}{\lambda}), motsvarar ett stort energibandgap en kort våglängd. För generering av UV-ljus är halvledarens bandgap konstruerad för att frigöra energi i UV-området.
Epitaxiell tillväxt
Ett av de kritiska stegen vid tillverkning av UV-lysdioder är epitaxiell tillväxt. Epitaxiell tillväxt är en process där ett tunt lager av ett enkristallhalvledarmaterial odlas på ett substrat. För UV-lysdioder är substratet ofta safir eller kiselkarbid.
Under epitaxiell tillväxt är exakt kontroll av sammansättningen och tjockleken av halvledarskikten väsentlig. Genom att noggrant justera tillväxtparametrarna, såsom temperatur, gasflöden och dopningskoncentrationer, kan tillverkare skapa strukturer med önskat bandgap och elektriska egenskaper. Olika skikt odlas för att bilda det aktiva området (där elektron-hål-rekombination sker) och beklädnadsskikten (som hjälper till att begränsa bärarna och det genererade ljuset).
Förpackning och lättextraktion
När halvledarchippet väl är tillverkat måste det förpackas. Förpackningen tjänar flera syften, inklusive att skydda chipet från miljöfaktorer (som fukt och mekanisk påfrestning), tillhandahålla elektriska anslutningar och förbättra ljusutsug.
Ljusextraktion är en avgörande aspekt eftersom en betydande mängd av ljuset som genereras i halvledaren kan fångas på grund av total intern reflektion. För att förbättra ljusextraktionen används olika tekniker. Till exempel kan ytan på LED-chippet vara strukturerad för att bryta de totala interna reflektionsförhållandena och tillåta mer ljus att strömma ut. Dessutom kan optiska material med lämpliga brytningsindex användas i förpackningen för att rikta ljuset utåt.
Tillämpningar av UV-lysdioder

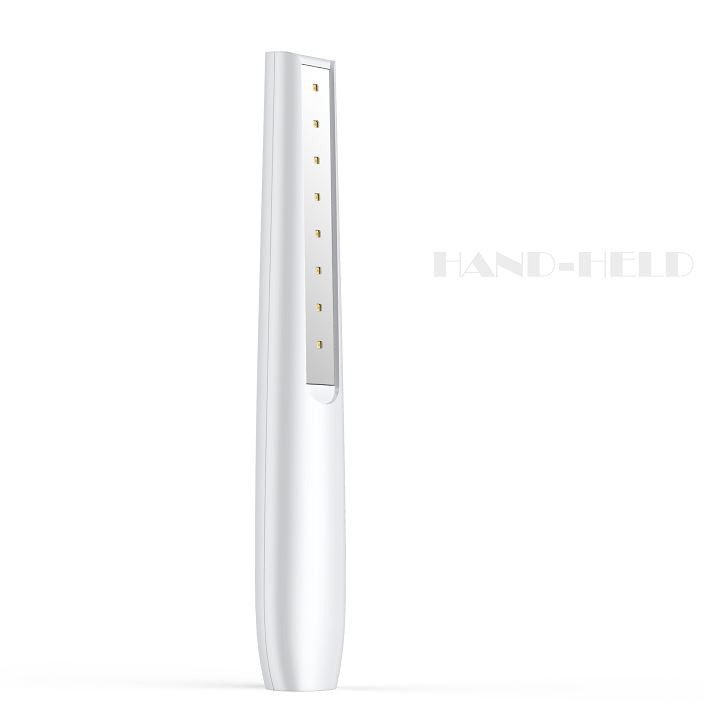

UV-lysdioder har ett brett utbud av applikationer på grund av deras förmåga att generera UV-ljus. En av de mest välkända tillämpningarna är sterilisering och desinfektion. UV - C-ljus, som har ett våglängdsområde på 100 - 280 nm, är särskilt effektivt för att döda bakterier, virus och andra mikroorganismer. VårBärbar handhållen bakteriedödande lampaär ett bra exempel på en produkt som använder UV - C LED-teknik för desinfektionsbehov som är på resande fot.

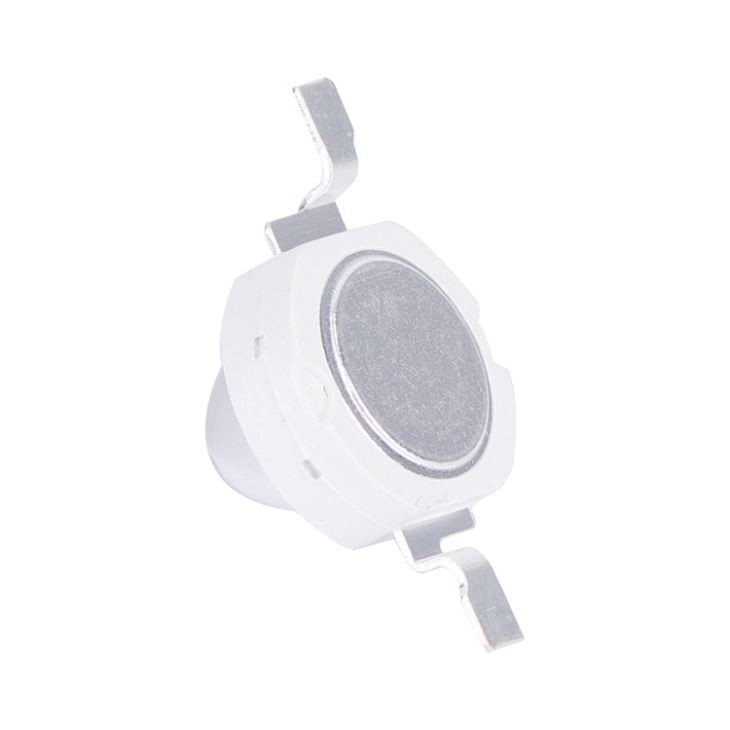

En annan viktig tillämpning är härdningsprocesser. UV-ljus kan initiera kemiska reaktioner i vissa material, vilket gör att de härdar eller härdar snabbt. Vår60 vinkel hög effekt UV LEDär designad för härdningsapplikationer med hög effekt, vilket ger en fokuserad och intensiv UV-ljuskälla.
Dessutom används UV-lysdioder i fluorescensanalys, förfalskningsdetektering och vattenreningssystem. Till exempel, vid fluorescensanalys, kan UV-ljus excitera fluorescerande molekyler, vilket får dem att avge synligt ljus, som sedan kan detekteras och analyseras. Vår275 Nm Smd Ledär lämplig för sådana fluorescensbaserade applikationer.
Kontakt för upphandling och diskussion
Tekniken bakom UV-lysdioder är en fascinerande blandning av halvledarfysik och ingenjörskonst. Om du är intresserad av att införliva våra högkvalitativa UV-lysdioder i dina produkter eller system, inbjuder jag dig att kontakta mig för upphandlingsdiskussioner. Oavsett om du behöver en liten kvantitet för prototypframställning eller en storskalig produktionsorder, har vi expertis och resurser för att möta dina behov.
Referenser
- Sze, SM och Ng, KK (2007). Halvledarenheters fysik. John Wiley & Sons.
- Nakamura, S., et al. (1994). InGaN/GaN/AlGaN-baserade laserdioder och blå - ljus - emitterande dioder med modulering - dopade spända - lager supergitter. Applied Physics Letters, 64(16), 2018 - 2020.
