Att ansluta flera 3 mm 12V lysdioder i en komplex krets kan vara en utmanande men ändå givande ansträngning. Som en leverantör av högkvalitativa 3 mm 12V lysdioder har jag bevittnat de olika applikationer och kreativa design som kunderna kommer med. I det här blogginlägget kommer jag att dela med mig av några insikter och riktlinjer för hur man uppnår detta effektivt.
Förstå grunderna för 3 mm 12V lysdioder
Innan du dyker in i komplexa kretsar är det viktigt att ha en gedigen förståelse för 3 mm 12V lysdioder. Dessa lysdioder är små i storlek, med en diameter på 3 mm, och är designade för att fungera vid en spänning på 12V. De finns i en mängd olika färger, som grönt, gult och rött, var och en med sina egna unika egenskaper och tillämpningar.

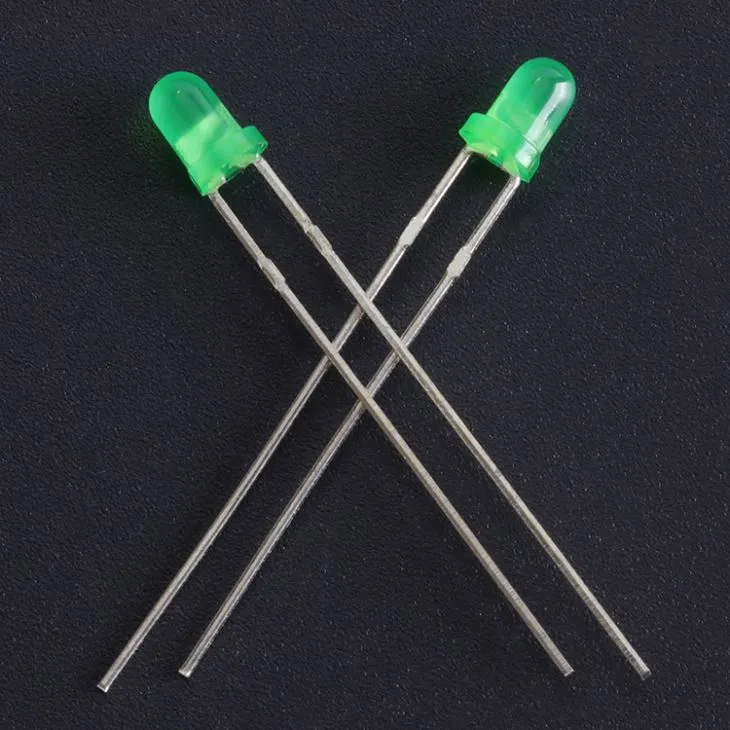

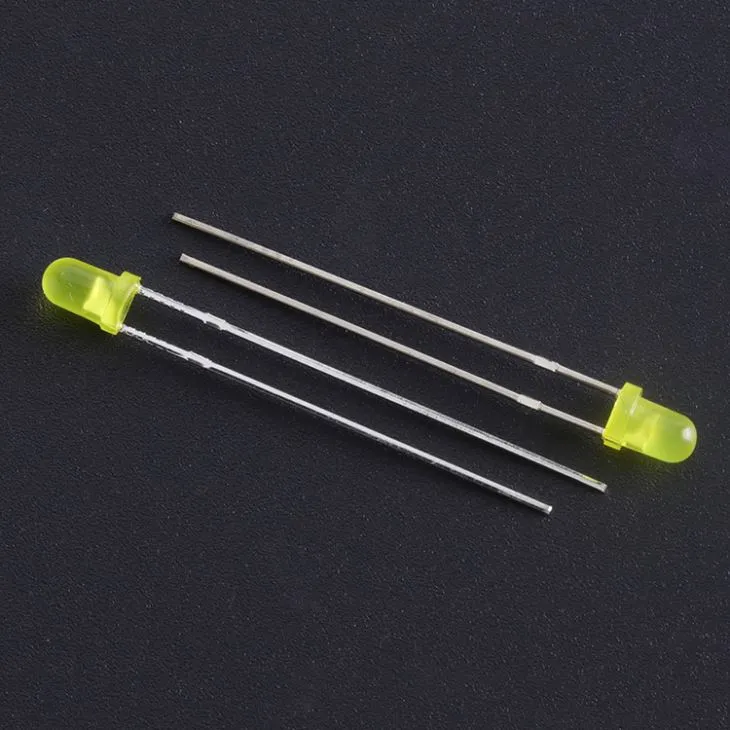

Till exempel,Ingen ram 3mm grön ledär ett populärt val för indikatorer och bakgrundsbelysning på grund av dess ljusa och levande färg. De3 mm grön lysdioderbjuder en liknande färgutskrift men kan ha annan förpackning eller ytterligare funktioner. De3mm gul led rund toppanvänds ofta i applikationer där ett varmt och mjukt ljus krävs.
Serie- och parallellkopplingar
Det finns två grundläggande sätt att ansluta flera lysdioder: i serie och parallellt. Varje metod har sina egna fördelar och nackdelar, och valet beror på de specifika kraven för din krets.
Serieanslutning
I en seriekoppling är den positiva polen på en lysdiod ansluten till den negativa polen på nästa lysdiod. Spänningen över hela seriekretsen är summan av spänningarna över varje enskild lysdiod. För 12V lysdioder, om du ansluter dem i serie, måste du se till att den totala spänningen på strömförsörjningen är tillräcklig för att driva alla lysdioder.
Till exempel, om du har tre 12V lysdioder kopplade i serie, behöver du en strömkälla som kan ge minst 36V (12V x 3). En av de största fördelarna med en seriekoppling är att den låter dig använda ett enda strömbegränsande motstånd för hela kretsen, vilket förenklar designen. Men om en lysdiod går sönder i en seriekrets kommer hela kretsen att sluta fungera.
Parallell anslutning
I en parallell anslutning är alla de positiva terminalerna på lysdioderna sammankopplade, och alla negativa terminaler är sammankopplade. Spänningen över varje lysdiod i en parallellkrets är densamma som spänningen på strömförsörjningen. För 12V lysdioder kan du använda en 12V strömkälla för att driva flera parallellkopplade lysdioder.
Varje lysdiod i en parallellkrets kräver dock sitt eget strömbegränsande motstånd för att säkerställa att strömmen genom varje lysdiod ligger inom dess nominella värde. Om motstånden inte är korrekt dimensionerade kan vissa lysdioder få mer ström än andra, vilket leder till ojämn ljusstyrka eller till och med skada på lysdioderna. En fördel med en parallellkoppling är att om en lysdiod går sönder kommer de andra lysdioderna att fortsätta att fungera.
Skapa en komplex krets
En komplex krets kan involvera en kombination av serie- och parallellkopplingar för att uppnå önskad ljuseffekt och effektfördelning. Här är stegen för att skapa en komplex krets med flera 3 mm 12V lysdioder:
Steg 1: Bestäm belysningskraven
Bestäm först antalet lysdioder du behöver, färgkombinationen och önskad ljusstyrka. Detta hjälper dig att bestämma lämplig strömförsörjning och anslutningsmetod.
Steg 2: Beräkna strömkraven
Beräkna den totala effekten som krävs av kretsen baserat på antalet lysdioder och deras anslutningsmetod. Till exempel, om du har tio 12V lysdioder, var och en med en strömförbrukning på 0,06W, är den totala effekt som krävs 0,6W (0,06W x 10).
Steg 3: Välj strömförsörjning
Välj ett nätaggregat som kan ge den spänning och ström som krävs. Se till att strömförsörjningen har tillräcklig kapacitet för att hantera kretsens totala strömförbrukning.
Steg 4: Designa kretslayouten
Skissa ut kretslayouten och indikera serie- och parallellkopplingarna för lysdioderna. Använd ett kretsdesignprogram eller ett enkelt papper och penna för att planera layouten.
Steg 5: Beräkna motståndsvärdena
För varje serie eller parallell grupp av lysdioder, beräkna lämpliga resistansvärden för strömbegränsningsmotstånden. Du kan använda Ohms lag (V = IR) för att beräkna resistansvärdena, där V är spänningen över motståndet, I är strömmen genom lysdioden och R är resistansen.
Steg 6: Montera kretsen
När du har alla komponenter, montera försiktigt kretsen. Löd ihop lysdioderna och motstånden enligt kretslayouten. Se till att alla anslutningar är säkra och att det inte finns några kortslutningar.
Testning och felsökning
Efter montering av kretsen är det viktigt att testa den för att säkerställa att den fungerar korrekt. Här är några tips för testning och felsökning:
Testning
- Använd en multimeter för att mäta spänningen och strömmen vid olika punkter i kretsen. Se till att spänningen över varje lysdiod ligger inom dess nominella värde, och att strömmen genom varje lysdiod ligger inom det säkra intervallet.
- Kontrollera ljusstyrkan på lysdioderna. Om vissa lysdioder är svagare än andra, kan det indikera ett problem med strömbegränsande motstånd eller anslutningen.
Felsökning
- Om en eller flera lysdioder inte fungerar, kontrollera anslutningarna för att se till att de är säkra. Du kan också använda en kontinuitetstestare för att kontrollera om det finns några avbrott i kretsen.
- Om lysdioderna är för ljusa eller för svaga, justera resistansvärdena för de strömbegränsande motstånden. Du kan behöva räkna om resistansvärdena baserat på de faktiska spännings- och strömmätningarna.
Slutsats
Att ansluta flera 3 mm 12V lysdioder i en komplex krets kräver en god förståelse för elektriska principer och noggrann planering. Genom att följa stegen som beskrivs i det här blogginlägget kan du skapa en krets som uppfyller dina belysningskrav och ger pålitlig prestanda.
Om du är intresserad av att köpa högkvalitativa 3mm 12V lysdioder för dina projekt, kontakta oss gärna för mer information och för att diskutera dina specifika behov. Vi är fast beslutna att tillhandahålla utmärkta produkter och support för att hjälpa dig att uppnå dina designmål.
