Hej där! Som leverantör av SMD 2020 -lysdioder är jag superstockad för att dela med dig hur du installerar dessa små kraftverk. SMD 2020 -lysdioder är ganska fantastiska - de är små, energi - effektiva och kan lägga till en stor belysning till alla slags projekt. Oavsett om du är i DIY -elektronik eller en professionell inom belysningsindustrin, kommer den här guiden att leda dig genom installationsprocessen steg för steg.
Vad du behöver
Först och främst, låt oss prata om de verktyg och material du kommer att behöva. Du behöver ett lödkolv. Se till att det är en god kvalitet med justerbar temperatur. Du vill inte ha det för varmt eller för kallt, eftersom det kan krossa lödjobbet. Ta också lite lödtråd. Ju tunnare desto bättre för dessa små SMD 2020 -lysdioder. Du behöver också ett par fina tippade pincett för att hantera lysdioderna utan att släppa dem. Och glöm inte en lödstativ för att hålla ditt järn säkert när du inte använder det.
Förbereda arbetsområdet
Innan du börjar är det viktigt att skapa en ren och väl upplyst arbetsyta. Du vill kunna se vad du gör tydligt. Lägg ut alla dina verktyg och material på ett organiserat sätt så att du enkelt kan nå det du behöver. Jag gillar att använda en anti -statisk matta för att förhindra att statisk elektricitet zappar lysdioderna. Statisk kan skada dessa känsliga komponenter, så det är bättre att vara säker än ledsen.
Förstå SMD 2020 LED
SMD 2020 LED har en specifik struktur. Det är en yta - monteringsanordning, vilket innebär att den är utformad för att monteras direkt på ytan på ett tryckt kretskort (PCB). Den har två eller flera stift, beroende på om det är en enda färg eller multi -färg -LED. Stiften är där du kommer att löda för att ansluta den till PCB.
Steg 1: Rengöring av PCB
Det första steget i installationsprocessen är att rengöra PCB. Använd en PCB -renare eller isopropylalkohol och en luddfri trasa för att torka bort allt damm, smuts eller oxidation på kuddarna där du kommer att löda lysdioden. Rena kuddar säkerställer en bra elektrisk anslutning och en stark lödfog.
Steg 2: Applicera flöde
När PCB är ren, applicera en liten mängd flöde på kuddarna. Flux hjälper lödet att flyta bättre och förhindrar oxidation under lödningsprocessen. Du kan använda en flödespenna eller en liten borste för att applicera den. Bara en liten bit räcker.
Steg 3: Placera lysdioden
Nu kommer den svåra delen - placera lysdioden på kuddarna. Använd dina fina tippade pincett för att plocka upp SMD 2020 LED och placera den försiktigt på kuddarna. Se till att stiften på LED -linjen exakt med kuddarna på PCB. Det är en bra idé att fördubbla lysdioden, särskilt om det är en multi -färg.
Steg 4: Lödnad den första stiftet
Värm upp lödkolken till lämplig temperatur (vanligtvis cirka 350 - 370 grader Celsius). När det är varmt, rör vid spetsen på järnet till en av stiften på lysdioden och motsvarande dyna på PCB. Efter en sekund eller två, mata en liten mängd löd på fogen. Du ser lödet smälta och flyta runt stiftet och dynan. Se till att fogen är slät och glänsande.
Steg 5: Kontrollera justeringen
Efter lödning av den första stiftet, ta ett ögonblick för att kontrollera om lysdioden fortfarande är korrekt inriktad. Om det är avstängt - kan du använda lödkolken för att värma fogen igen och skjuter försiktigt ledningen i rätt läge med dina pincett.
Steg 6: Lödda de återstående stiften
När den första stiftet är säkert lödad och lysdioden är inriktad, gå vidare till de återstående stiften. Upprepa lödningsprocessen för varje stift och se till att ge varje fog tillräckligt med tid att svalna innan du går vidare till nästa.
Steg 7: Rengöring av lödfogarna
När alla stift är lödda, använd en lödvick eller en nedslående pump för att ta bort överskott av löd. Rengör sedan lödfogarna med isopropylalkohol för att avlägsna eventuella flödesrester. Detta hjälper till att förhindra korrosion och säkerställer en långvarig anslutning.
Steg 8: Testa lysdioden
När lödningen är klar och lederna är rena är det dags att testa lysdioden. Anslut PCB till en strömkälla och se om LED tänds. Om det inte gör det kan du kontrollera om det finns några kalla lödfogar eller felanpassade stift. Du kan behöva omvärmas och löda lederna vid behov.
Andra relaterade produkter

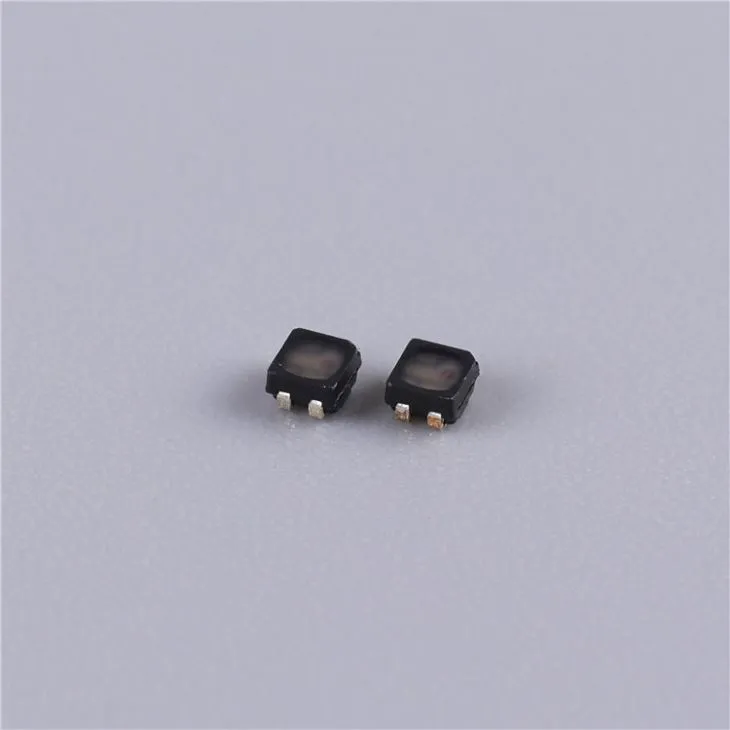

Om du är intresserad av att utforska andra typer av lysdioder erbjuder vi också några fantastiska alternativ. Kolla in vårTri Color 1010 RGB LED, som är perfekt för att skapa dynamiska belysningseffekter. De1515 RGB LEDär ett annat alternativ med en något större storlek men packar fortfarande en stans när det gäller ljusstyrka. Och för dem som letar efter en annan formfaktor,SMD 3535 Tricolor LEDär ett bra val.
Slutsats och uppmaning till handling
Att installera SMD 2020 -lysdioder kan verka lite skrämmande till en början, men med rätt verktyg, lite tålamod, och efter dessa steg kan du göra det som en proffs. Oavsett om du arbetar med ett litet DIY -projekt eller en stor belysningsinstallation, är våra SMD 2020 -lysdioder ett bra val.
Om du är intresserad av att köpa SMD 2020 -lysdioder eller någon av våra andra produkter, känn dig fri att nå ut till oss för mer information och diskutera dina specifika behov. Vi är alltid glada att hjälpa dig att hitta de bästa belysningslösningarna för dina projekt.
Referenser
- "Surface Mount Technology Handbook" av IPC
- Olika online -resurser för elektroniklödning och LED -installation.
